Penimbang Tali Pinggang Elektronik

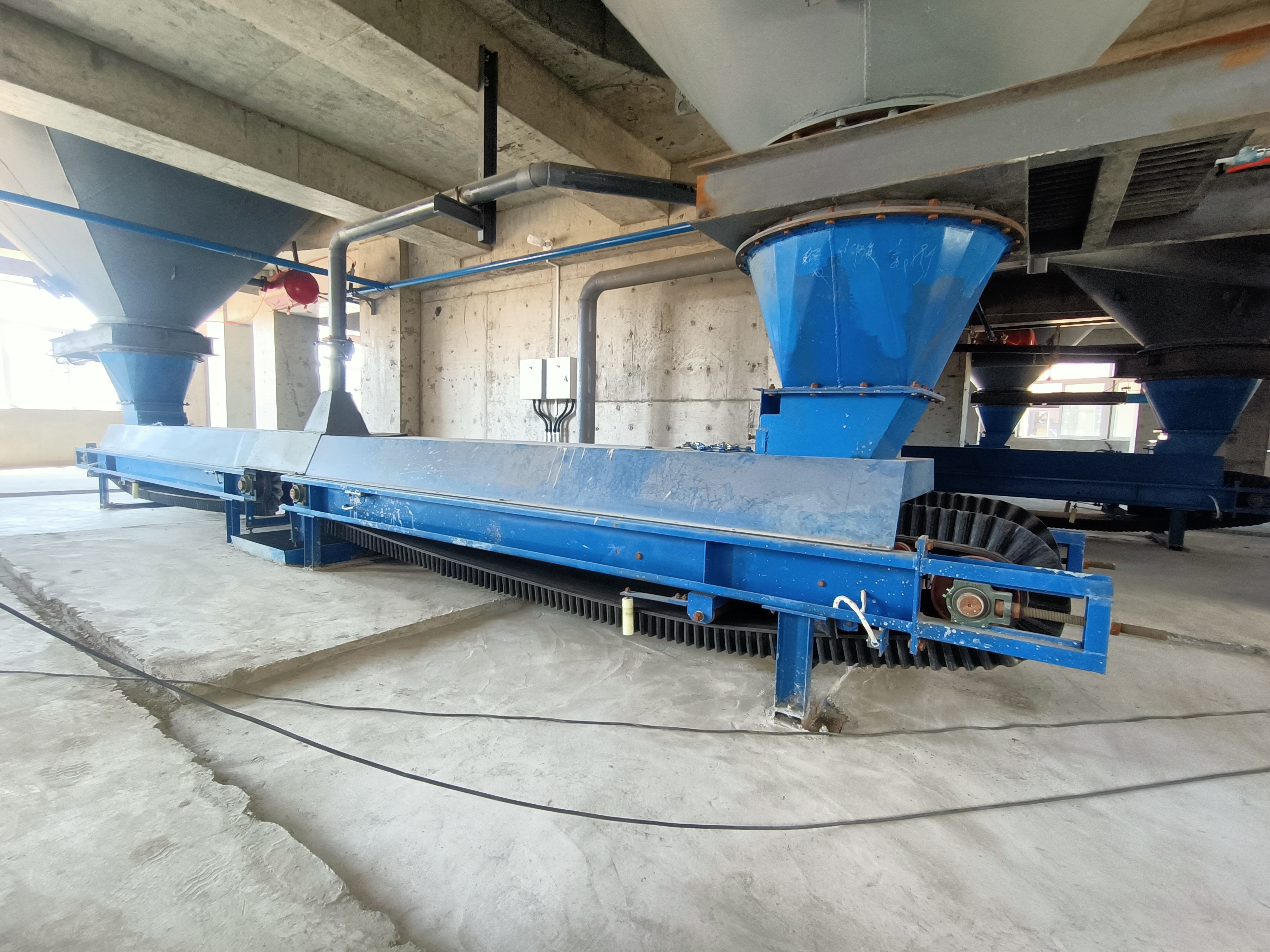

Penimbang tali sawat elektronik terdiri daripada bingkai penimbang mekanikal keluli, sensor kelajuan, penimbang berketepatan tinggi dan meter kawalan serta paparan penimbang tali sawat elektronik (Rajah 2), dan boleh melakukan pengukuran dinamik berterusan bahan pepejal.

Semasa penimbangan, peranti galas beban menghantar isyarat bahan pada tali sawat ke sensor penimbang. Sensor penimbang kemudian mengeluarkan isyarat voltan (mV) yang berkadar dengan berat bahan. Selepas dikuatkan oleh penguat, isyarat dihantar ke penukar analog/digital untuk menjadi nilai digital A, yang kemudiannya dihantar ke kalkulator. Apabila kelajuan bahan dimasukkan ke dalam sensor kelajuan, sensor mengeluarkan kiraan denyut B, yang juga dihantar ke kalkulator. Selepas kalkulator menjalankan operasi pada A dan B, kuantiti bahan untuk kitaran pengukuran ini diperoleh. Daripada keputusan untuk setiap kitaran pengukuran, jumlah bahan yang berterusan melalui tali sawat boleh diperolehi.

Paparan penimbang terutamanya mempunyai dua jenis: paparan digital dan paparan aksara Cina, paparan aksara Cina merupakan produk paparan digital yang dinaik taraf. Paparan penimbang mempunyai paparan kadar aliran kumulatif dan serta-merta, dan mempunyai tetapan sifar automatik, tetapan sifar separa automatik, pengesanan kerosakan diagnostik kendiri, penentukuran digital, kawalan aliran dan percetakan. Selain itu, paparan aksara Cina juga boleh memaparkan kelajuan. Paparan aksara Cina mempunyai paparan semasa operasi, yang boleh membantu pengendali dengan lebih baik.

Skala Tali Pinggang Mekanikal

Ia terdiri daripada sistem penghantaran graviti, penggelek, pembilang dan cakera laju. Putaran cakera laju adalah berkadar terus dengan kelajuan tali sawat. Halaju sudut penggelek gulung adalah berkadar terus dengan jumlah bahan yang melalui tali sawat. Kedudukan penggelek yang menggulung cakera laju diselaraskan oleh magnitud berat bahan. Apabila tiada bahan pada tali sawat, penggelek bergerak dekat dengan pusat cakera laju, kelajuan putaran adalah sifar dan pembilang tidak terkumpul; apabila terdapat bahan pada tali sawat, penggelek bergerak ke luar apabila berat meningkat, memacu pembilang untuk merekodkan jumlah bahan yang melalui tali sawat.
